你現在的位置:>首頁>熱電偶補償電纜導線
發布時間:2022.12.31 新聞來源:廣東金聯宇電纜實業有限公司 瀏覽次數:

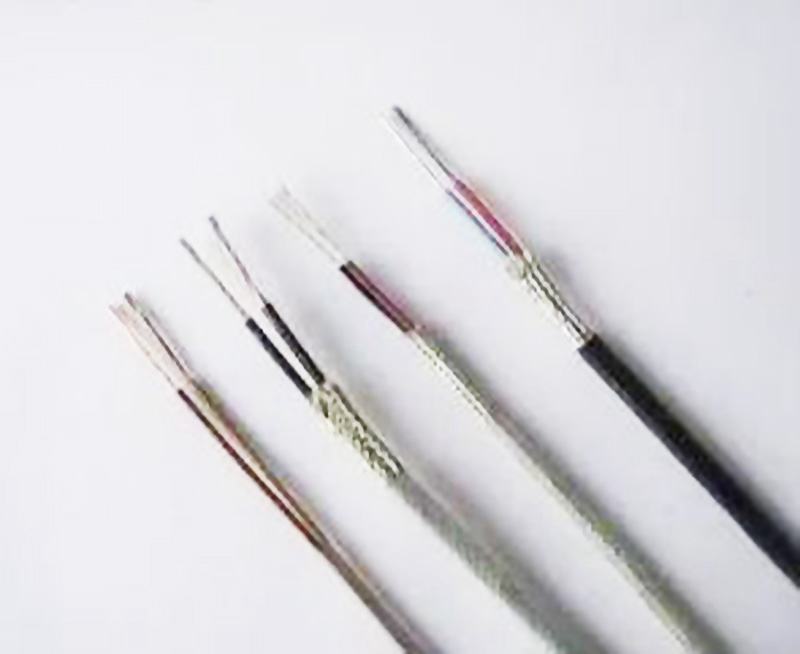

熱電偶補償電纜導線
熱電偶補償電纜導線


一、產品特色及用處

一般用聚氯乙烯絕緣和護套補償導線或電纜具有優秀的防潮、耐磨及阻燃特性:耐高溫氟塑料絕緣和護套補償導線或電纜選用接連擠出工藝,更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性,產品質量高于國標GB/T4989-94(等效選用IEC584-3)的規則。

本安防爆測溫體系用補償導線或電纜選用低電容、低電感資料結構,具有防爆安全功能,適用于有爆破風險的環境下作防爆熱電偶冷短與防爆測溫外表銜接,形本錢安熱電偶測溫體系。



二、產品履行規范

GB/T4989-94(等效選用IEC60584-3規范)



三、運用特性

1、導體最高作業溫度:耐熱級:聚全氟乙丙烯(F46)200℃;可溶性聚四氟乙烯260℃;硅橡膠180℃;一般級:聚氯乙烯70℃和105℃,交聯聚乙烯90℃;低煙無鹵阻燃聚烯烴70℃,交聯型90℃和125℃。

2、最低環境溫度:聚氯乙烯護套:固定敷設-40℃,非固定敷設-15℃;氟塑料絕緣和護套:固定敷設-60℃,非固定敷設-20℃。

3、電纜答應曲折半徑:非鎧裝電纜最小為外徑的6倍;銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍;氟塑料絕緣和護套最小為電纜外徑的10倍。



四、根本類型及稱號

1、熱電偶用補償導線

KX-GA-VV

聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線

KX-GA-VVR

聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線

KX-GA-VVP

聚氯乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償導線

KX-GA-VVRP

聚氯乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線

KX-HA-FF

氟塑料絕緣和護套精密級K分度號熱電偶補償導線

KX-HA-FFR

氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線

KX-HA-FFP

氟塑料絕緣和護套銅絲織造屏蔽精密級K分度號熱電偶補償導線

KX-HA-FFRP

氟塑料絕緣和護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線

KX-HA-FG

氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線

KX-HA-FGR

氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線

KX-HA-FGP

氟塑料絕緣硅橡膠護套銅絲織造屏蔽精密級K分度號熱電偶補償導線

KX-HA-FGRP

氟塑料絕緣硅橡膠護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線

KX-HA-FV

氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線

KX-HA-FVR

氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線

KX-HA-FVP

氟塑料絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償導線

KX-HA-FVRP

氟塑料絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線

KX-GA-YJV

交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線

KX-GA-YJVR

交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線

KX-GA-YJVP

交聯聚乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償導線

KX-GA-YJVRP

交聯聚乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線

KX-GA-YDYD

低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線

KX-GA-YDYDR

低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線

KX-GA-YDYDP

低煙無鹵絕緣和護套銅絲織造屏蔽精密級K分度號熱電偶補償導線

KX-GA-YDYDRP

低煙無鹵絕緣和護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線

注:上述類型僅列出KX,其它如SC、KC、EX、BC、TX、JX只需改動類型第一項即可,阻燃型補償導線類型前加ZR,ZR192為進口PFA資料,耐溫260℃,屏蔽可選用鍍錫銅絲屏蔽。



2、本安型熱電偶用補償導線

IA-KX-GA-YVP

聚乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號本安熱電偶補償導線

IA-KX-GA-YVRP

聚乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號本安熱電偶補償軟導線

IA-KX-HA-FFP

氟塑料絕緣和護套銅絲織造屏蔽精密級K分度號本安熱電偶補償導線

IA-KX-HA-FFRP

氟塑料絕緣和護套銅絲織造屏蔽精密級K分度號本安熱電偶補償軟導線

IA-KX-HA-FGP

氟塑料絕緣硅橡膠護套銅絲織造屏蔽精密級K分度號本安熱電偶補償導線

IA-KX-HA-FGRP

氟塑料絕緣硅橡膠護套銅絲織造屏蔽精密級K分度號本安熱電偶補償軟導線

注:上述類型僅列出KX,其它如SC、KC、EX、BC、TX、JX只需改動類型第一項即可,阻燃型補償導線在類型前加ZR,ZR192為進口PFA資料,耐溫260℃,屏蔽可選用鍍錫銅絲屏蔽。



3:補償電纜

KX-GA-VVP

聚氯乙烯絕緣和護套銅絲織造總屏蔽精密級K分度號熱電偶用補償電纜

KX-GA-VVRP

聚氯乙烯絕緣和護套銅絲織造總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-GA-VPVP

聚氯乙烯絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償電纜

KX-GA-VPVRP

聚氯乙烯絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-GA-YJVP

交聯聚乙烯絕緣聚氯乙烯護套銅絲織造總屏蔽精密級K分度號熱電偶用補償電纜

KX-GA-YJVRP

交聯聚乙烯絕緣聚氯乙烯護套銅絲織造總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-GA-YJPVP

交聯聚乙烯絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償電纜

KX-GA-YJPVRP

交聯聚乙烯絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FFP

氟塑料絕緣和護套銅絲織造總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FFRP

氟塑料絕緣和護套銅絲織造總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FPFP

氟塑料絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FPFRP

氟塑料絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FVP

氟塑料絕緣聚氯乙烯護套銅絲織造總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FVRP

氟塑料絕緣聚氯乙烯護套銅絲織造總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FPVP

氟塑料絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FPVRP

氟塑料絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FGP

氟塑料絕緣硅橡膠護套銅絲織造總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FGRP

氟塑料絕緣硅橡膠護套銅絲織造總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FPGP

氟塑料絕緣硅橡膠護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FPGRP

氟塑料絕緣硅橡膠護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜

注:1、以上根本類型僅列出銅絲或鍍錫絲屏蔽方法,其它屏蔽類型類型只需改動屏蔽代號即可,如P2、P3。

       2、阻燃型在類型前加ZR,鎧裝電纜類型后加22,ZR192為進口PFA資料,耐溫260℃。

4:本安型補償電纜

IA-KX-GA-FPVP

氟塑料絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜

IA-KX-GA-FPVRP

氟塑料絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜

IA-KX-HA-FPFP

氟塑料絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜

IA-KX-HA-FPFRP

氟塑料絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜

IA-KX-HA-FPGP

氟塑料絕緣硅橡膠護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜

IA-KX-HA-FPGRP

氟塑料絕緣硅橡膠護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜

注:1、以上根本類型僅列出銅絲或鍍錫絲屏蔽方法,其它屏蔽類型類型只需改動屏蔽代號即可,如P2、P3。
       2、阻燃型在類型前加ZR,鎧裝電纜類型后加22,ZR192為進口PFA資料,耐溫260℃。



五、代號稱號和意義

項目

代號

闡明

阻燃特性

ZR

分A、B、C級阻燃

系列代號

IA

無(本安型)

絕緣資料

Y

聚乙烯PE



YJ

交聯聚乙烯XLPE



YD

低煙無鹵阻燃聚烯烴



F

聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)

護套資料

YD

低煙無鹵阻燃聚烯烴



V

聚氯乙烯PVC



F

聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)



G

硅橡膠

屏蔽資料

P

銅絲織造屏蔽



P2

銅帶繞包屏蔽



P3

鋁塑復合帶繞包屏蔽

導體結構

A

單股導體



B

7股絞合導體



R

多股絞合導體



六、首要技術目標:

1、類型、合金絲資料和絕緣色彩

補償導線類型

配用熱電偶

熱電偶分度號

補償導線合金絲

絕緣層上色

正極

負極

正極

負極

SC

鉑銠10-鉑熱電偶

S

SPC(銅)

SNC(銅鎳)

RC

鉑銠13-鉑熱電偶

R

RPC(銅)

RNC(銅鎳)

KCA

鎳鉻-鎳硅熱電偶

K

KPCA(銅)

KNCA(銅鎳)

藍

KCB

KPCB(銅)

KNCB(銅鎳)

藍

KX

KPX(鎳鉻)

KNX(鎳硅)

NC

鎳鉻硅-鎳硅熱電偶

N

NPC(鐵)

NNC(銅鎳)

NX

NPX(鎳鉻硅)

NNX(鎳硅)

EX

鎳鉻-銅鎳熱電偶

E

EPX(鎳鉻)

ENX(銅鎳)

JX

鐵-銅鎳熱電偶

J

JPX(鐵)

JNX(銅鎳)

TX

銅-銅鎳熱電偶

T

TPX(銅)

TNX(銅鎳)

注:類型第一個字母與熱電偶分度號相對應,第二個字母中“C”表明補償導線,字母“X”表明延伸型補償導線。SC型補償導線可配用R型分度號熱電偶。



2、運用分類及護層色彩

運用分類

精度等級及標志

護套色彩

一般級

精密級

一般級

精密級

一般用

G

-

         A

黑色

耐熱用

H

-

A

黑色

黃色



3、熱電動熱、允差往復電阻

熱電偶分度號

補償導線類型

熱電勢及允差(μv)

熱電偶丈量端溫度(℃)





100℃

200℃







熱電勢

允差

熱電勢

允差









一般級

精密級



一般級

精密級



S或R

SC或RC

645

±60(±5oC)

±30(±2.5oC)

1440

±60(±5oC)

-

1000

K

KCA

4095

±100(±2.5oC)

±60(±1.5oC)

8137

±100(±2.5oC)

±60(±1.5oC)

1000



KCB

4095

±100(±2.5oC)

±60(±1.5oC)

-

-

-

900



KX

4095

±100(±2.5oC)

±60(±1.5oC)

8137

±100(±2.5oC)

±60(±1.5oC)

900

N

NC

2774

±100(±2.5oC)

±60(±1.5oC)

5912

±100(±2.5oC)

±60(±1.5oC)

900



NX

2774

±100(±2.5oC)

±60(±1.5oC)

5912

±100(±2.5oC)

±60(±1.5oC)

900

E

EX

6317

±200(±2.5oC)

±120(±2.5oC)

13419

±200(±2.5oC)

±100(±1.5oC)

500

J

JX

5268

±140(±2.5oC)

±85(±1.5oC)

10777

±140(±2.5oC)

±85(±1.5oC)

500

T

TX

4277

±60(±1.0oC)

±30(±0.5oC)

9286

±90(±1.5oC)

±48(±0.8oC)

300



補償導線類型

在20℃時往復電阻值Ω/m

0.2mm2

0.5mm2

1.0mm2

1.5mm2

2.5mm2

NC或RC

2.50

0.10

0.05

0.03

0.02

KCA

3.50

1.40

0.70

0.47

0.28

KCB

2.60

1.04

0.52

0.35

0.21

KX

5.50

2.20

1.10

0.73

0.44

EX

6.25

2.50

1.25

0.83

0.50

JX

3.25

1.30

0.65

0.43

0.26

TX

2.60

1.04

0.52

0.35

0.21

NC

3.75

1.50

0.75

0.50

0.30

NX

7.15

2.86

1.43

0.95

0.57



4、本安補償導線除具有上述功能目標外,還具有以下首要本安功能目標

功能項目

單位

目標

作業電容

μF/m

≤80

電容不平衡

μF/m

≤1

散布電感

μF/m

≤0.6

靜電感應電壓(靜電電壓20kV)

V

≤1

電磁攪擾感應電壓(攪擾磁場400A/m)

mV

≤5



5、其它功能目標

項目

單位

技術目標

PVC絕緣

PE,F(xiàn)46絕緣

絕緣電阻(20℃)

MΩ.km

25

500

阻燃特性



A或B類(按GB12666.5-2005)



本文共分 1 頁
